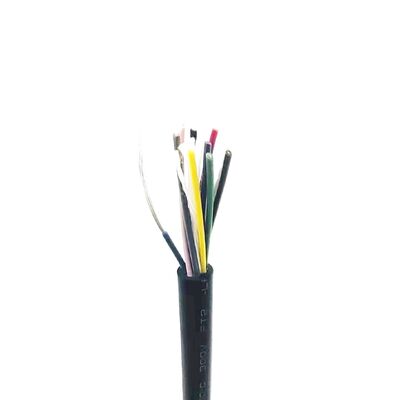

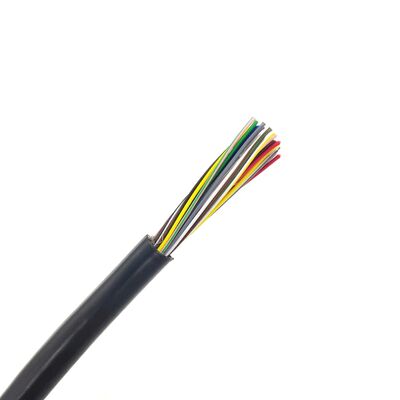

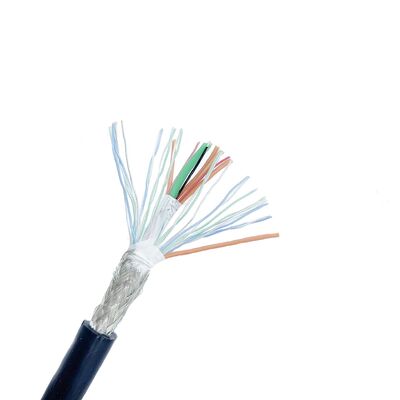

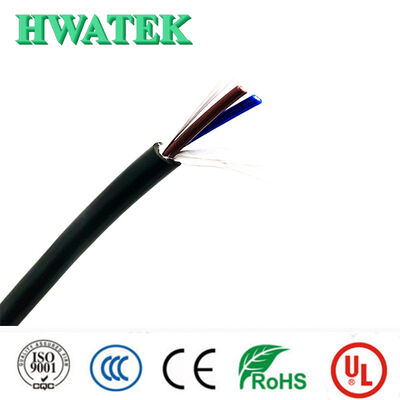

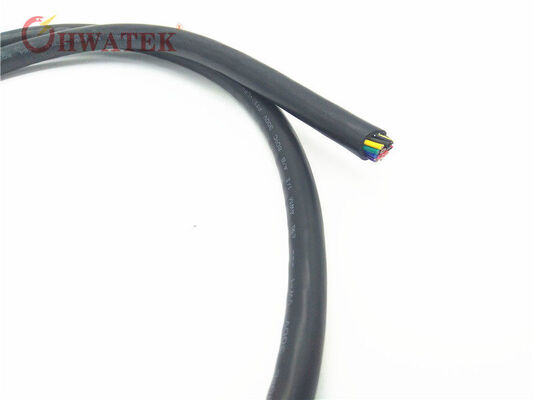

Le câble polyvalent à base de polyester à enveloppe en PVC FT2 Flame 26AWG
Vue d'ensemble du produit
Ce câble de signal de commande de 300 V pour le câblage de l'ascenseur est équipé de conducteurs en cuivre, d'isolation, de remplissage, de ruban adhésif, d'un blindage optionnel et d'une gaine extérieure.résistance à la températureTous les matériaux sont conformes aux normes environnementales RoHS & Reach.
Principales caractéristiques
Haute flexibilité pour une installation facile
Résistant aux températures: -40°C à 105°C
Résistant à l'huile: 60°C ou 80°C
Résistant à la flamme: VW-1, FT1, FT2
Conforme à la directive RoHS et à la directive REACH
Voltage nominal de 300 V
Champs d'application
Principalement utilisé pour l'installation fixe de câbles de transmission de signal dans les puits d'ascenseur.
| Le champ d'application |
Voltage nominal |
Spécifications recommandées |
Nombre recommandé de noyaux |
Cabinet de commande → câblage de l'interrupteur de levage
Le câble de levage du commutateur de circuit de sécurité |
Pour les appareils électroniques |
Le nombre d'équipements utilisés est le suivant: |
7 + 1 |
| Commutateur forcé supérieur, commutateur forcé inférieur, commutateur de limite supérieure, commutateur de limite inférieure, commutateur de verrouillage d'échelle, commutateur de retour de feu |
Pour les appareils électroniques |
Le nombre d'équipements utilisés est le suivant: |
2 + 1 |
| câble de serrure de porte et câble de branche de serrure de porte dans le canal de levage |
Pour les appareils électroniques |
Le nombre d'équipements utilisés est le suivant: |
2 + 1 |
Cabinet de commande → câblage d'affichage au sol de la voie de levage
Cable principal d'affichage au sol, câble de branche d'affichage au sol |
Pour les appareils électroniques |
Le nombre d'équipements utilisés est le suivant: |
Nombre de couches + N+PE
Note: le nombre de couches est de 7 et plus |
Diagramme de la structure du câble
1 - Conducteur
2 - Isolement
3 - Remplissage
4 - Ceinture
5 - Bouclier (facultatif)
6 - Enveloppe extérieure
Pour l'impression:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK Les véhicules à moteur électrique sont équipés d'un moteur électrique à combustion
Construction de base
- Le conducteur:Solides ou en filets
- Isolement:PVC mélangé spécial
- Écran ou tresse:Optionnel
- Pour la veste:PVC mélangé spécial
Normes de conformité
Le produit doit être présenté dans la boîte.
Le produit doit être présenté dans la boîte.
Le nombre de points de contrôle
RoHS
Règlement REACH
Spécifications techniques
- Tension nominale:Pour les appareils électroniques
- Température nominale:-40 à 105 °C
- Nombre de flammes:VW-1, FT1, FT2
- Résistance à l'huile:60 °C ou 80 °C Huile
- Test de résistance à la tension:AC 2,0 kV/1min
Spécifications détaillées
| Nombre de cœurs* Spécifications |
Structure du conducteur |
Diamètre extérieur du conducteur (mm) |
Épaisseur moyenne de l'isolation (mm) |
Diamètre extérieur de l'isolant (mm) |
Épaisseur moyenne de l'enveloppe (mm) |
Diamètre extérieur fini (mm) |
Poids net du câble (kg/km) |
Résistance de courant continu maximale du conducteur (20oC) Ω/km |
| 2C*26AWG | 7 sur 0.16 | 0.48 | 0.30 | 1.2 ± 0.05 | 0.76 | 40,3 ± 0.20 | 19.2 | 150 |
| 2C*24AWG | 7 sur 0.20 | 0.60 | 0.30 | 10,3 ± 0.05 | 0.76 | 4.5 ± 0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7 sur 0.254 | 0.76 | 0.30 | 1.5 ± 0.05 | 0.76 | 40,9 ± 0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7 sur 0.32 | 0.96 | 0.30 | 10,7 ± 0.10 | 0.76 | 50,3 ± 0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0. Je vous en prie.254 | 1.15 | 0.30 | 10,9 ± 0.10 | 0.76 | 50,7 ± 0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0. Je suis désolé.254 | 1.49 | 0.30 | 2.2 ± 0.10 | 0.76 | 60,4 ± 0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0. Je vous en prie.254 | 1.87 | 0.30 | 20,6 ± 0.10 | 0.76 | 7.2 ± 0.30 | 75.7 | 8.96 |
Remarque 1: Les dimensions détaillées et les paramètres techniques sont soumis aux spécifications de nos produits.et peut également être personnalisé selon les exigences du client ou l'utilisation réelle.
Profil de l'entreprise
Fondée en 2004 avec un investissement en capital de 9 millions de dollars, notre usine située à Kunshan couvre 14 980 mètres carrés.En 2020, nous avons établi notre usine de Nantong avec un investissement en capital de 100 millions de RMB couvrant 34Il y a des milliers de mètres carrés.
Tous les produits ont passé les certifications de sécurité CCC, UL, CUL, CE, CSA, ETL.Nous opérons à l'échelle mondiale sur la base des principes de gestion de l'honnêteté, l'innovation et la protection de l'environnement.
Certifications et processus
Progression de la production
Transport aérien
Questions fréquemment posées
Q: Que pouvez-vous fournir?
R: Nous produisons des câbles électroniques grand public, des câbles de raccordement, des câbles industriels, des câbles de robot, des câbles de recharge de véhicules électriques et des câbles d'énergie nouvelle et verte.
Q: Quels certificats avez-vous?
R: Nous avons les certificats UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach et ETL.
Q: Pouvons-nous obtenir des échantillons avant de commander?
R: Oui, nous sommes prêts à organiser des échantillons pour vous.
Q: Quel est votre délai de livraison?
R: Normalement, nous pouvons terminer les commandes en 2-3 semaines, et 5-6 semaines en haute saison.
Q: Comment pouvez-vous garantir la qualité du produit?
A: toujours un échantillon de pré-production avant la production en série et une inspection finale avant expédition.
